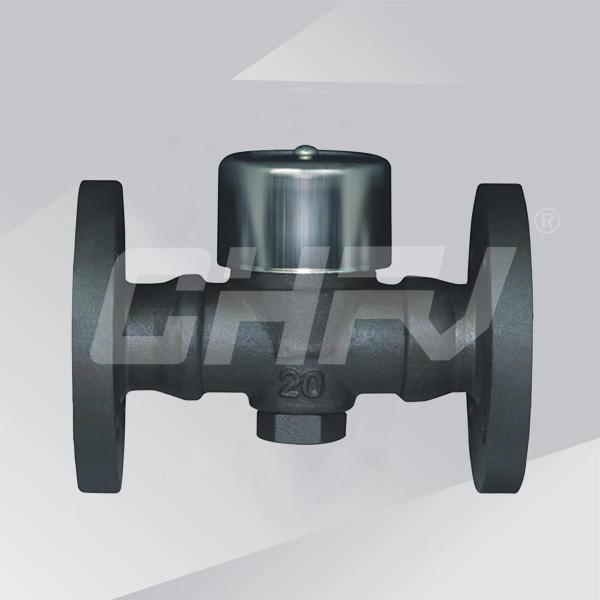

熱動力圓盤式蒸汽疏水閥
公稱通徑：DN15~65mm
公稱壓力：PN0.01~1.6MPa
工作溫度：≤350℃
主要材質：鍛鋼、不銹鋼、鈦合金鋼、鉻鉬鋼、低溫鋼
驅動方式：手動
設計規范：GB/T 9093
結構長度：GB/T 12250
螺紋連接：ISO 228
法蘭連接：JB/T 79,GB 9113,ANSI B16.34
試驗與檢驗：GB/T 13927
熱動力圓盤式蒸汽疏水閥CS49北京式主要零件材料：
|
閥體 |
鍛鋼 |
|
閥帽 |
不銹鋼 |
|
閥蓋 |
鍛鋼 |
|
閥片 |
不銹鋼 |
|
閥體密封面 |
不銹鋼 |
熱動力圓盤式蒸汽疏水閥CS49北京式排水量（Kg/h）：
|
產品型號 |
DN |
工作壓差（Mpa） |
||||||
|
0.05 |
0.15 |
0.4 |
0.6 |
1 |
1.6 |
2.5 |
||
|
CS19H-16C |
15,20,25 |
150 |
280 |
400 |
475 |
600 |
800 |
|
|
CS49H-16C |
||||||||
|
CS69H-16C |
32,40,50 |
550 |
650 |
900 |
1200 |
1700 |
2100 |
|
|
CS19H-25 |
15,20,25 |
1717 |
1828 |
2536 |
2701 |
3202 |
3581 |
|
|
CS49H-25 |
32,40 |
56 |
|
119 |
|
321 |
470 |
534 |
|
CS69H-25 |
50 |
1800 |
2050 |
2600 |
3000 |
3500 |
4300 |
5000 |
|
CS19H-40 |
15,20,25 |
56 |
|
119 |
|
321 |
470 |
534 |
|
CS49H-40 |
||||||||
|
CS69H-40 |
32,40,50 |
1800 |
2050 |
2600 |
3000 |
3500 |
4300 |
5000 |
